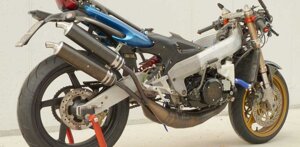

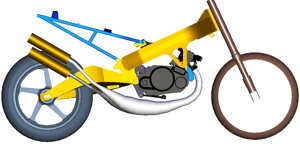

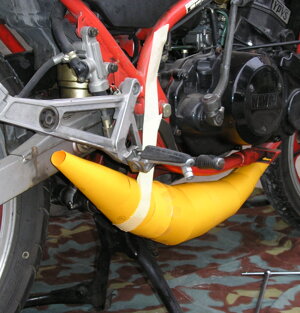

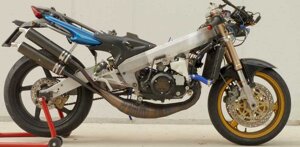

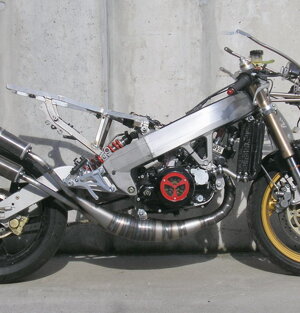

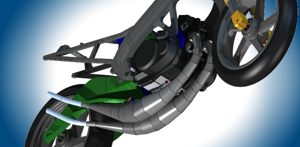

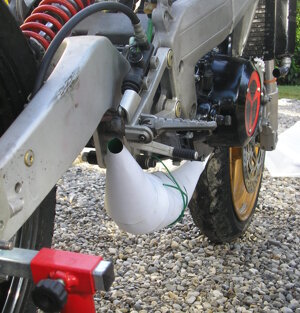

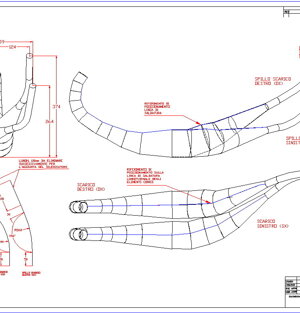

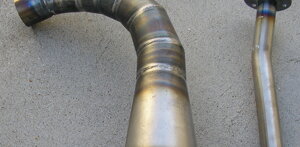

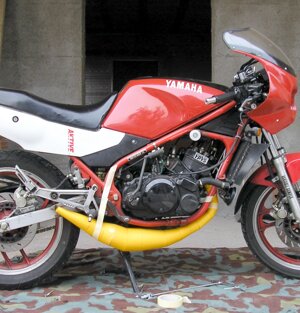

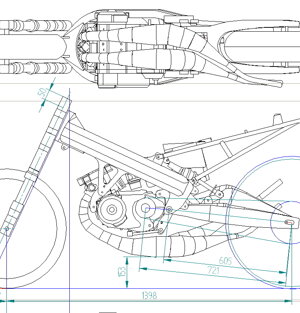

Il disegno che ne è nato è stato confrontato con quelli precedentemente analizzati, facendo le debite considerazioni, considerando che nel mio caso si tratta di un motore elaborato, mentre negli altri casi le marmitte erano destinati a motori di serie. Quello che ne è scaturito e che differiva poco da quanto calcolato è stato riportato al CAD3D considerando tutti gli ingombri della moto e disegnando le marmitte con la tecnica dei tronchi di cono sezioni a gradi ed accoppiati fino a raggiungere la geometria finale, il risultato potete vederlo in questa pagina. Prima della realizzazione ho realizzato un modello in cartoncino per verificare gli ingombri generali. Il disegno è stato fatto in modo da poter essere adattato anche alla RD350 stradale, ruotando le ultime sezioni di cono gli scarichi vestono perfettamente.
